Живко Митев
- 12.01.2025
Последните две версии на Revit се доказаха като чудесен инструмент за изготвяне на кофражни и армировъчни планове, но до версия 2023 липсва важната функционалност за изобразяване на детайли на армировката. Затова в учебен център BIM University разработихме безплатен плъгин за фигури, за да може всеки да премине към армиране в Revit и на по-ниски версии (2021, 2022 и 2023).
За плъгина не е необходима библиотека от фамилии, тъй като той работи само с една фамилия и тя се зарежда автоматично при необходимост. Няма значение как са наименовани вашите Rebar Shapes, с какъв темплейт работите или дали вашите армировки са със стандартен Rebar Shape или автоматично генериран от Revit за армировка с нестандартна форма. Към момента плъгинът не работи с free-form и 3D армировки – например столчета.
Инсталация
Свалете от тук и разархивирайте: BIMUni-BendingDetail.zip

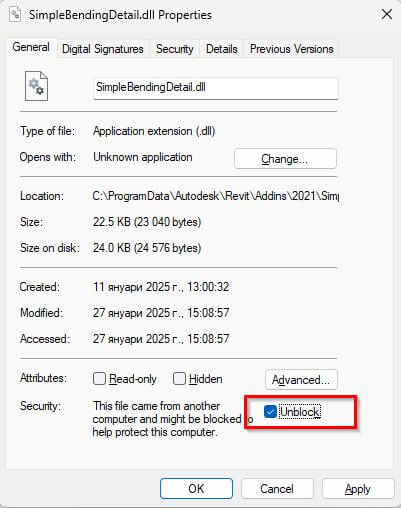

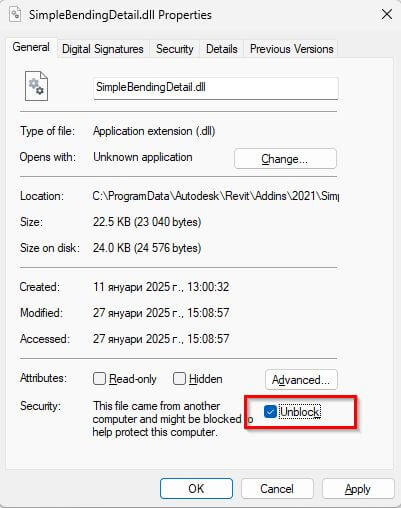

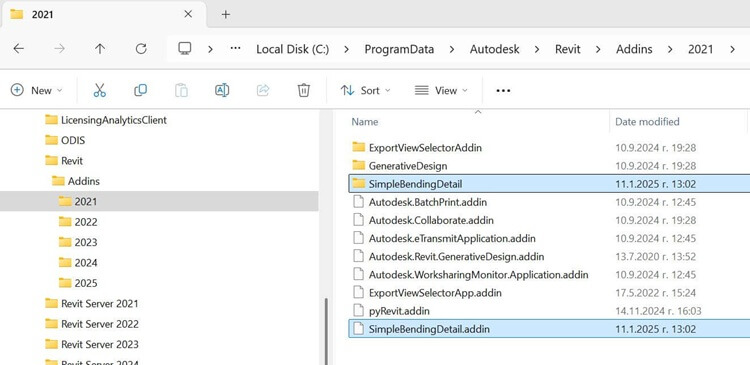

Копирайте съдържанието на архива в C:\ProgramData\Autodesk\Revit\Addins\2021\ (2022 или 2023 за съответните версии):
Поставяне на фигури
Маркирайте армировъчните пръти, за които искате да направите фигури и изберете от менюто BIM Uni командата Simple Bending Detail:
Фигурите се поставят върху армировките, но остават маркирани. С команда “Move” ги преместете на желаното място. Към момента плъгинът не ъпдейтва автоматично фигурите, ако се направи промяна в армировката. Ако случаят е такъв, то изтрийте старата фигура и направете нова.
Управление на фамилията за фигури
В зависимост от нивото на детайлност на изгледа (Fine, Medium или Corse), фигурите се изобразяват съответно с двойна линия и текст, единична линия и текст или само с единична линия без текстове.
За смяна на единиците на димесиите трябва да се отвори фамилията и да се редактира вложената фамилия bimU_Segment_Label, като се сменят единиците на Structural->Reinforcement Length.

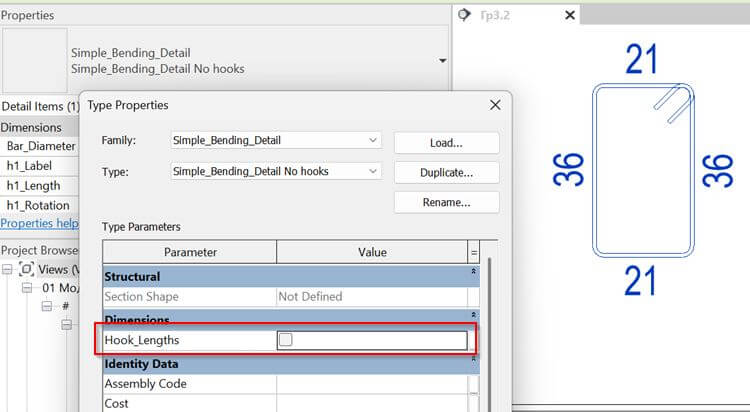

Ако искате за някои фигури да не се изписват размерите на куките (например за стремена) направете duplicate на типа и премахнете отметката на параметъра Hook Lengths:
За промяна на цвета или дебелината на линиите на фигурите, редактирайте подкатегорията Rebar Shape на категорията Detail Items.
